燃气射流式中间包烘烤器

1、工作原理

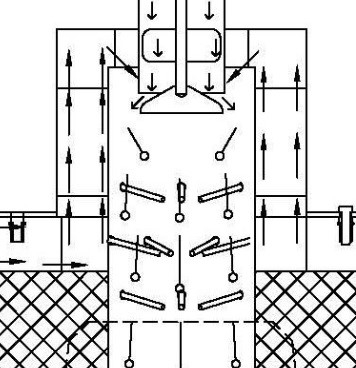

中间包工作时，燃烧器引进燃气，燃气在经过锥形阀时由于横截面积的突然减小而流速增加，风机将助燃空气送入烧嘴内，燃气和助燃气体经过特殊设计的阀体后在烧嘴内部混合并开始燃烧，燃烧效率和能源利用率得到了有效的提高；且由于采用内燃式形式，火焰在煤气压力、锥形阀加速和气体受热膨胀性的作用下喷出烧嘴，燃烧冲击力强，火焰温度高，烘烤效率高。

2、产品特点

燃气射流式烘烤技术是一种烘烤领域内新型的燃气燃烧技术，该技术具备如下特点：

◆结构简单，安全、方便、实用：低运行及维护成本；

◆适用范围广，可使用高炉、转炉、焦炉、天然气等燃气 ；

◆燃烧效率高，可高达98%以上；

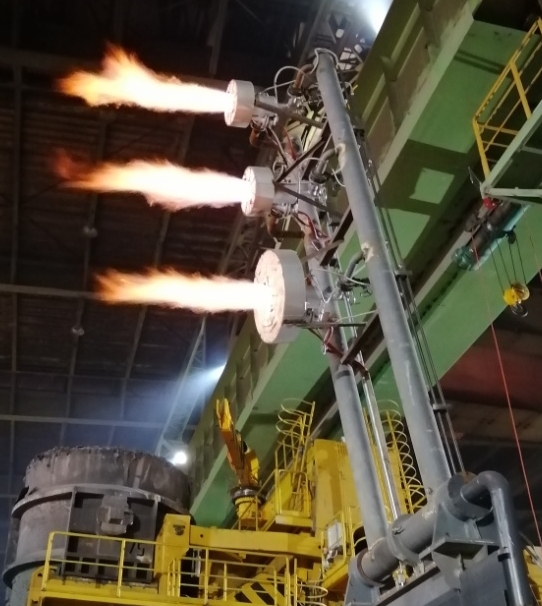

◆火焰刚性强，升温速率快，使中间包受热均匀，温差小；

◆燃烧效率高，节约能源，安全防护措施齐全。

1）具有煤气泄漏报警及自动切断功能：如发生煤气泄漏并超过设定值时将发出声光报警，在保证安全烘烤的前提下，系统自动延时（可设定延时时间），切断煤气供应并进行氮气吹扫；

2）具有断气、断电、煤气低压保护及防回火快速切断功能：在低压安全保护联锁功能开启状态下，当煤气压力低于设定值时（设定值可调），系统自动切断煤气供应并发出声光报警，防止煤气泄漏及回火事件的发生；

3）自动点火：启动点火按钮后，点火器自动点火。减低人工点火带来的危险。

4）火焰监测功能：火焰监测器监测到火焰熄灭时，点火器自动点火，在设定的时间内（设定时间可调）若自动点火失败，则延时切断煤气供应并发出声光报警；

5）氮气吹扫系统：烘烤器点火之前，氮气自动吹扫一段时间（时间可设），排尽烧嘴内的燃气；烘烤器停用后，氮气自动吹扫一段时间（时间可设），排尽烧嘴内的燃气，保证设备的安全。

自动化程度高，可设定一键手动烘烤及一键自动烘烤，也可根据烘烤曲线进行自动烘烤，可实时传送当前烘烤数据和曲线至控制室和手机终端，便于操作人员实时了解烘烤情况及远程操控。
