燃气射流式钢（铁）包烘烤器

1、工作原理

本公司钢（铁）包烘烤器从预热方式上分可分为两类，一类为换热器预热型，第二类为包盖预热型。根据客户要求和现场工况等情况，来提供相应类型的设备。

1）预热器预热型射流式烘烤器工作原理：

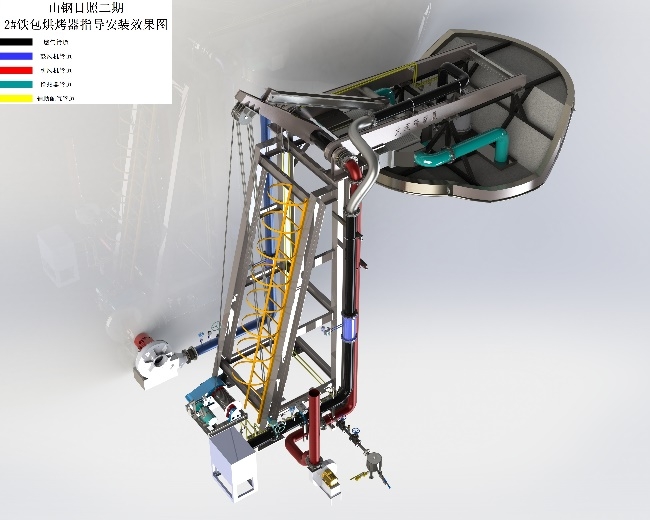

如图所示，主要工作部件为烧嘴，包盖，预热器等。工作原理：燃气经过燃气管道、相关控制阀门进入烧嘴内部；助燃空气通过鼓风机，经过空气管道、相关控制阀门进入换热器，通过换热器吸热以后，经过通道进入烧嘴内部；余热烟气，经过包盖排烟口，进入换热器内部进行换热，释放热量的余热烟气，从换热器引出，经过管道至引风机排出。

此类型烘烤器采用换热器回收余热烟气的热量，加热助燃空气，提高助燃空气温度可达350℃—450℃，外排烟气不超过150℃。大大提高了燃烧效率。

2）包盖预热型射流式烘烤器工作原理：

如图所示，主要工作部件为烧嘴，预热型包盖等。工作原理：燃气经过燃气管道、相关控制阀门进入烧嘴内部；助燃空气通过鼓风机，经过空气管道、相关控制阀门进入包盖内部预热空腔，助燃空气通过包盖内部吸收包内废气热量后，进入烧嘴内部。

此类型烘烤器采用包盖传递烘烤余热的方式，加热助燃空气，提高助燃空气温度可达200℃以上。大大提高了燃烧效率。

2、本系列钢（铁）包烘烤装置的烧嘴采用射流原理，有两大特点：燃气和空气自动配比、预混式燃烧。

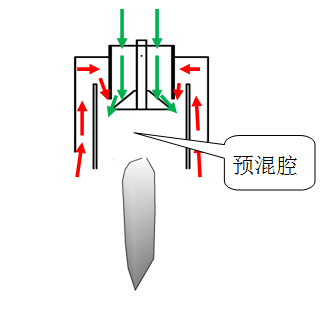

根据流体力学中的伯努利原理，燃气通过烧嘴内部锥形体等特殊装置，提高锥形体四周的流速，形成局部负压，通过调节燃气的流速，来控制真空度，达到和助燃空气的自动配比。

较高的流速，在烧嘴内部形成预混腔，燃气和空气在预混腔内进行充分的混合，形成预混式燃烧，充分混合的气体，其燃烧速度不再受气体扩散速度等物理条件的限制。燃烧速度更快、燃烧更充分，火焰温度更高。

产品特点

燃气射流钢（铁）包烘烤技术具备如下特点：

◆结构精简、实用：降低运行和维护成本，相对于市面上大部分烘烤器设备，我公司设备无蓄热体，无换向阀，包盖耐火材质采用含锆氧化铝耐热棉，采用独特缠绕安装方式，相对于传统浇注料材料的包盖，不但质量轻便，而且使用寿命大大增加。

◆燃烧效率高：烧嘴采用预混式燃烧，燃气与助燃空气在预混腔内充分混合后点燃，燃烧效率可达98%。

◆适用范围广：可使用高炉、转炉、焦炉、天然气等燃气。

◆烘烤效果好：预混射流式燃烧，燃气和空气在燃烧器内点燃后高速喷射而出，火焰刚性强，不易脱火，火焰长度可达5米。

◆自动化程度高：可设定一键手动烘烤及一键自动烘烤，也可根据烘烤曲线进行自动烘烤，可实时传送当前烘烤数据和曲线至控制室，便于操作人员实时了解烘烤情况及远程操控。

◆安全性高，完全符合炼钢规程和行业标准。

1）具有煤气泄漏报警及自动切断功能：如发生煤气泄漏并超过设定值时将发出声光报警，在保证安全烘烤的前提下，系统自动延时（可设定延时时间），切断煤气供应并进行氮气吹扫；

2）具有断气、断电、煤气低压保护及防回火快速切断功能：在低压安全保护联锁功能开启状态下，当煤气压力低于设定值时（设定值可调），系统自动切断煤气供应并发出声光报警，防止煤气泄漏及回火事件的发生；

3）自动点火：启动点火按钮后，点火器自动点火。减低人工点火带来的危险。

4）火焰监测功能：火焰监测器监测到火焰熄灭时，点火器自动点火，在设定的时间内（设定时间可调）若自动点火失败，则延时切断煤气供应并发出声光报警；

5）氮气吹扫系统：烘烤器点火之前，氮气自动吹扫一段时间（时间可设），排尽烧嘴内的燃气；烘烤器停用后，氮气自动吹扫一段时间（时间可设），排尽烧嘴内的燃气，保证设备的安全。
