富氧及纯氧烘烤装置

1、多通道旋流富氧燃烧器

1）燃烧效率高。根据理论计算确定经济性的富氧率，并进行燃烧器的设计；燃烧过程空气和氧气始终按照合理比例与煤气进行混合燃烧，使氧燃比保持稳定，确保燃烧效率高。

2）热交换效率高。烧嘴采用空气和氧气交错布置、旋流与直流多通道组合结构，使火焰具有一定的刚性和较大铺展面，并可直达罐底。燃烧生成的热烟气到达罐底后沿着罐壁上升过程中与罐壁进行充分的热交换后从罐口排出，这样保证了罐内温度分布的均匀，避免出现上高下低气体分层现象。火焰与罐壁热交换效率高，温度均匀，燃料节约率达15%以上。

3）采用脉冲燃烧控制技术，保证火焰长度和热交换率。烧嘴分为大、中、小三种燃烧模式，可以根据罐内不同温度调整烧嘴工作模式和工作时间，从而始终将罐口压力控制在微正压。

4）燃烧器调节比大。煤气热值在1200*4.18KJ/Nm3以上时，燃烧器可以在富氧率21%-100%之间稳定燃烧，满足烘烤要求。

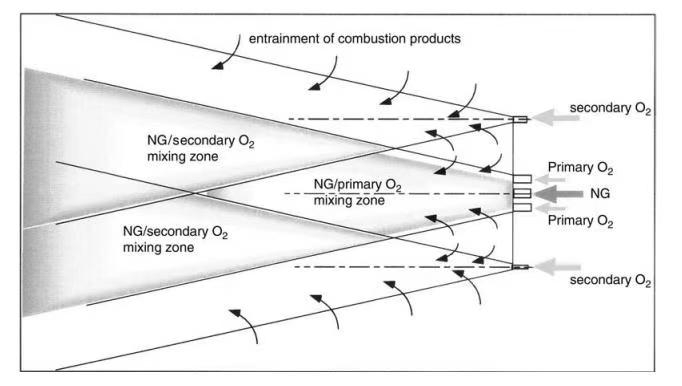

煤气与氧气混合燃烧机理

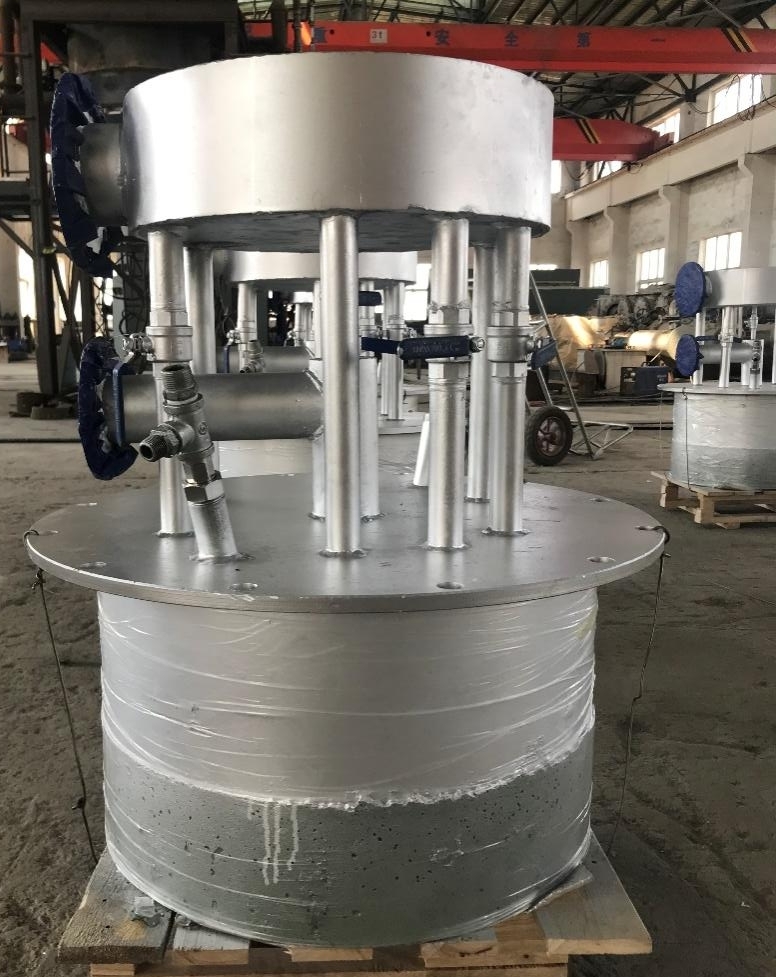

纯氧燃烧器

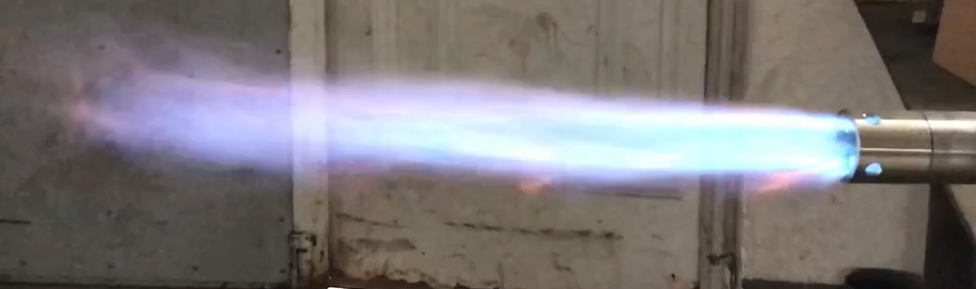

点火烧嘴火焰

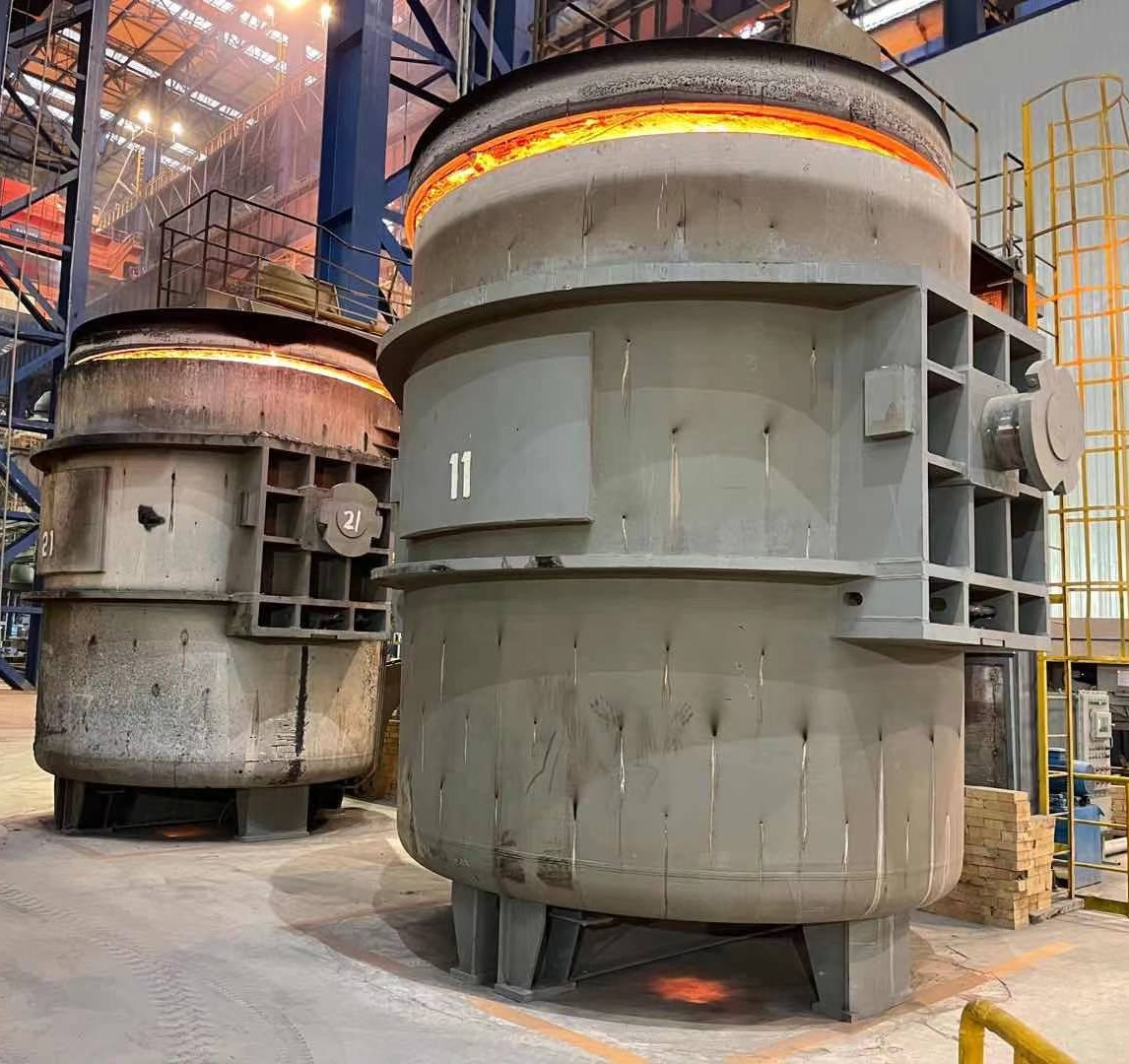

纯氧钢包烘烤现场

炉压控制得当，火焰刚性强，直达罐底，无冒火
